KickStart简化了您需要知道的仪器知识,在短短几分钟内,您就可以开箱使用仪器,获得被测器件的实际数据。通过立即绘制数据图,在读表中快速提供 数据的统计汇总,KickStart可以让您更快地收集所需信息,制订所需决策, 转向器件开发的下一个阶段。通过使用方便的导出功能,KickStart可以简便迅速地复现测试,比较结果,节省时间。 有了KickStart,您可以把重点放在理解测试结果上,让您的团队满足创新目标。
主要特点:
在使用多台仪器时,KickStart PC软件可以迅速设置测试,查看数据。
自动收集几百万读数的数据,节省时间。
能够独立控制多8台仪器,设置多台仪器测试。
支持电源、源测量单元(SMU)仪器、DMMs和数据记录仪。
使用保存的测试配置,迅速复现测试。
使用内置示图和比较工具,迅速发现测量异常信号和趋势。
以随时可用的格式导出数据,编制报告,进一步进行分析。
应用
器件表征:表征材料和离散元器件,检验电子模块的设计。
数据记录:把数据可靠地记录到PC中,用来测试器件是否满足法规标准或工业 标准。
大限度地缩短获得结果所需的时间

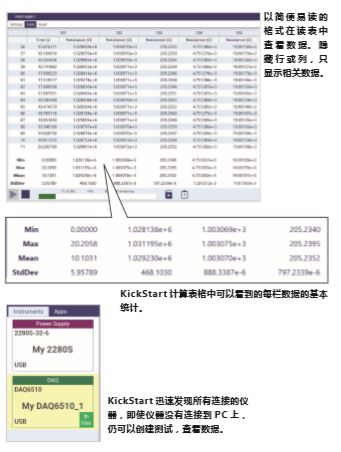

您可以把仪器连接到PC上,KickStart会在几秒内发现 仪器。KickStart支持使用GPIB、LAN和USB接口连 接的仪器。您只需简单地拖动鼠标,就可以启动应用, 控制并从仪器中收集数据。KickStart可以从每台仪器中 收集几百万个读数,为长期数据记录需求及使用模数转 换DMM从瞬态事件中捕获大量数据提供杰出的解决方 案。KickStart用表格和图形方式表示数据。在表格中, KickStart在每一栏中表示数据的统计摘要。您可以隐藏 不重要的数据,统计数据会自动更新,只反映表格中看得 到的数据。对于想要在设备达到热稳定后监视设备的应用, 这可能非常有用。
即使在测试需要控制多台仪器时,KickStart仍提供了测 试解决方案。KickStart第2.0版大的增强功能之一, 是通过一个界面控制多台仪器。您可以同时启动和运行 多8个应用,在一个容易查看的格式中查看来自多台仪器 的结果。
更快地了解数据

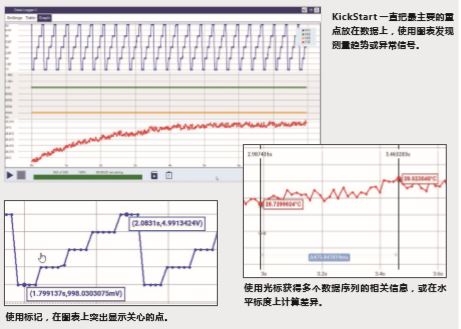

KickStart立即绘制数据图,从而 可以迅速发现异常事件或趋势,制 订所需决策,进入材料、器件或模 块开发的下一阶段。迅速获得洞察 力为重要,因此大部分查看区域 都专门分配给图表。有多个内置工 具,对比和叠加来前几轮测试数据。 您可以在图表中标记或突出显示关 心的点,使用光标一次查看多个数 据系列上的细节。
放心,信心,可靠。
证明器件或模块满足工业或法规标 准,是确保器件或电子模块满足客 户要求的重要组成部分。安全归档测 试数据在一致性测试中至关重要。 KickStart把来自仪器的数据传送到 PC存储介质中,即使在掉电时,仍 能保留数据。

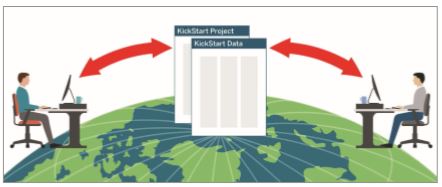

此外,可以保存创建的任何测试项目,以后再重复使用,或与别人分享。您可以在其他地点简便地复现测试,这在涉及开 发团队时具有重要意义。
KickStart甚至可以使用仿真的仪器准备测试,这样在实际仪器到达时就可以立即执行测试。您可以日后在测试配置中迅速换 上实际仪器。使用仿真的仪器还允许离线查看数据和测试设置。
可选的KickStart应用
基本KickStart应用
KICKSTARTFL-BASE包括四种应用, 用来控制源表SMU仪器、DMM、数 据记录仪或电源。
应用
KICKSTARTFL-HRMA是KickStart 软件选配应用,可以使用6517B电表 /高电阻表和8009电阻系数测试夹具 进行绝缘电阻系数测量。
电源应用
这个应用简化了为器件或系统供电。
● 使用偏置T或列表扫描模式迅速设置自动测量。
● 交互控制偏置T,同时在另一台仪器上监测测量。
● 与精密万用表应用一起使用,实现功耗分析或监测负载电流稳定性等应用。
● 支持Keithley 2280S-32-6和22380S-60-3精密测量DC电源。
在电源中多99个点上创建和下载列表扫描。
精密万用表应用
这一应用为您提供了一种简便的方式, 使用吉时利DMM来记录数据。
● 自动进行长期数据记录。
● 绘制和检测来自DMM内置模数转换 器的波形。
● 在数字事件或编程的模拟电平上触发 模数转换器。
● 支 持 吉 时 利 DMM7510 7 位 半 和 DMM6500 6位半DMM及DAQ6510 数据采集和记录万用表系统。

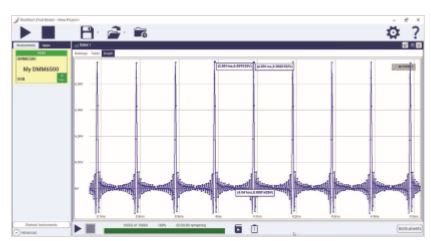

使用KickStart精密万用表应用和DMM6500模数转换DMM创建波形。
数据记录仪应用

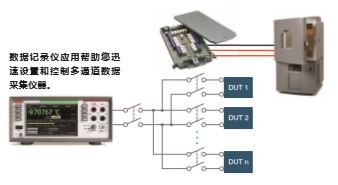

使用KickStart数据记录应用,设置和 控制多通道数据采集仪器。这个应用旨 在帮助您非常迅速地配置所有通道,在 测试配置过程中验证连接。您可以使用 相同配置设置多条通道,但为每条通道 提供一个有意义的标签,从而可以迅速 扫描结果,获得所需信息。为每条通道 配置合格/不合格极限,以选择告警条 件,迅速目视检验测试结果。
把数百万个读数传送到PC存储介质 量,安全地归档数据。

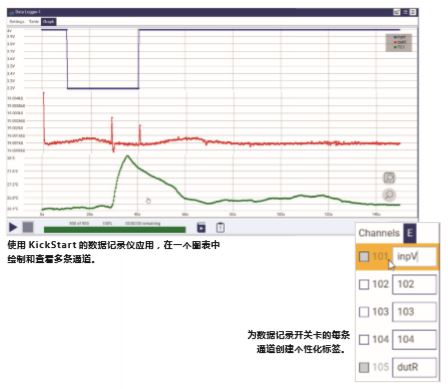

使用堆叠图表,在一个数据窗口查看 多个测量功能。
绘制测量数据相对于另一条通道或相 对于时间关系图。
以随时可用的格式导出数据,即使在 测试正在运行时,也能编制报告及进 行进一步分析。
支持Keithley DAQ6510、DMM6500 (使用扫描卡)、2700、2701和2750。
I-V特性测试应用
使用I-V特性测试应用,在各种材料、 2端子和多端子半导体器件、太阳能 电池等上执行电流相对于电压关系 (I-V)测试。您可以把每个SMU配置 成进行各种偏置T和扫描源操作,包 括线性、对数、列表和双扫描。

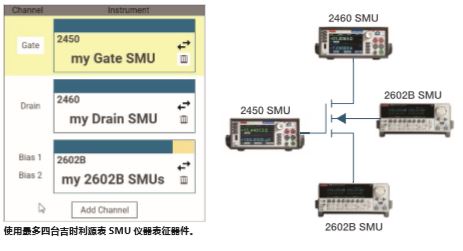

● 配置和控制多4台源表SMU仪 器,支持独立扫描或多电平扫描。
● 使用与器件或模块相关的标签,区 分SMU仪器通道及测量数据。
● 使用内置比较工具,在一个图表中 比较和叠加多轮测试。
● 混合使用下面SMU仪器创建测试: Series 2400、Series 2600B 和 6430源表SMU仪器。

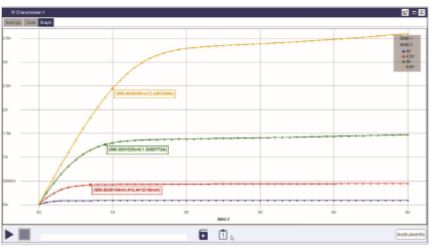

为2端子、3端子和4端子器件创建电流相对于电压关系特点。
选配高电阻系数测量应用(KICKSTARTFL-HRMA)
KickStart的高电阻系数测量应用可以根据ASTMD257标准,可靠地测量绝缘器电阻系数。这个应用设计用于吉时利6517B 电表/高电阻系数表。6517B与8009电阻系数测试夹具相结合,已经成为工控材料体积和表面电阻系数测量的实验室标准。
KickStart高电阻测量选项可以更简便地:
● 执行步进响应测试,识别与材料的时 间常数对应的电化时间。
● 使 用 选 配 探 头 6517-TP 和 6517RH,观察电阻系数与环境温度和相 对湿度的相关度。
● 使用交变极性测量技术,消除固有的 背景电流,实现准确的电阻系数测 量。

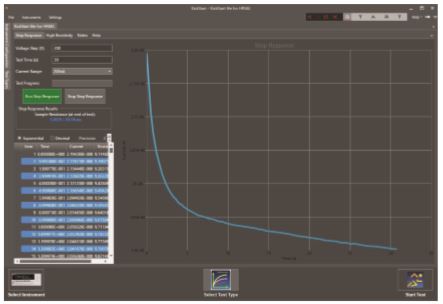

使用步进响应测试,识别相应的电化时间。

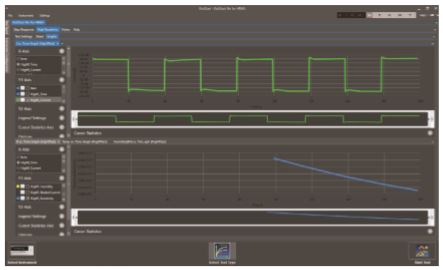

使用交变极性技术进行Hi-R测试,改善绝缘电阻测量中的准确度
