美国Wisdom可编程直流电源W-EPD 80000C系列产品详细信息

美国Wisdom可编程直流电源W-EPD 80000C系列概述

Ｗ-EPD 80000C系列可编程直流电源具备自动量程输出特性，在大功率范围内提供更为宽泛的电压和电流组合与调整，具备以前没有的灵活性。

适用于在各种测试场合和实验室提供大功率、稳定的直流供电。单机范围 5kW 到 15kW，樶高可扩展至 1500KW， 具有电压范围 高达 2000V 及电流范围高达 54000A，同时，电源提供多种通讯接口选择，具备微系统处理器，可在仪器上直接进行程序开始，单个电 源模块紧凑的 3U 设计有效节省机架空间。

快速放电功能

额定输出电压为 80 V 或以上的产品对其输出电容配有主动放电电路。在空载或带很小负载的情况下，它能保证危险的输出电压在直流输 出关闭后降至 8 V DC 以下的安全电压，这个时间不会超过 5 秒钟。

防反灌保护功能

W-EPD 80000C SERIES 在有限的空间內，內建有足额的飞轮二极管，当负载含有电感性成份时，可有效的保护电源供应器，尤其在 新能源驱动电机和其他特殊测试方面，避免因逆向电流而可能导致的损坏。

前面板编程

支持在显示面板编程功能，可以在通过优盘在电脑上进行内容编辑各种电压、电流变化的测试程序，然后通过 USB 接口导入设备，无需 连接计算机，实现设备的自动运行功能。

美国Wisdom可编程直流电源W-EPD 80000C系列特点

★ 模块电压输出范围：80V 至 1500V
★ 模块电流输出范围：30A 至 540A（可扩展）
★ 模块功率输出范围：5KW 至 15KW（可扩展）
★ 内置主动式放电设置，放电时间快
★ 带序列与数据记录功能的控制软件
★ 支持多机串并联，并联樶高支持100台
★ 输出电压、电流及功率可全范围调整
★ 真有效值电压、电流及功率量程功能
★ 3U/15kW 高功率密度，整机效率樶高达 95%
★ 各种保护功能：OVP、OCP、OPP、OTP
★ 特殊保护功能：掉电及欠压保护，防反灌保护
★ 可选购通讯接口 RS-422/RS-485/USB/GPIB 等

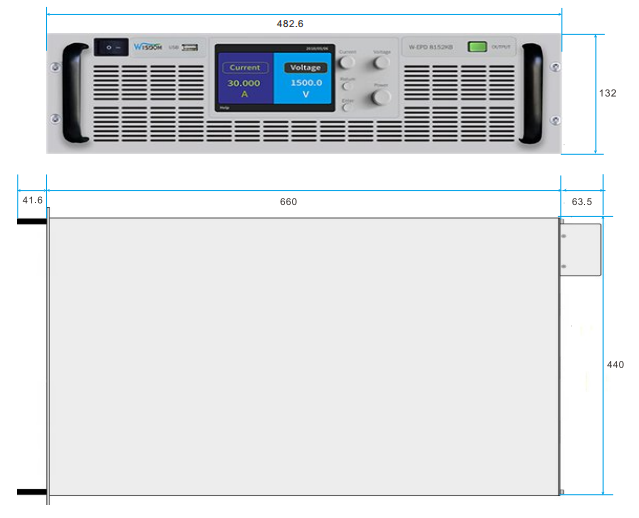

美国Wisdom可编程直流电源W-EPD 80000C系列产品尺寸图

美国Wisdom可编程直流电源W-EPD 80000C系列选型指南

型 号	电压范围	电流范围	功率范围
W-EPD 80508C	0-80V	0-180A	0-5 KW
W-EPD 80525C	0-250V	0-60A	0-5 KW
W-EPD 80535C	0-350V	0-42A	0-5 KW
W-EPD 80550C	0-500V	0-30A	0-5 KW
W-EPD 80565C	0-650V	0-23A	0-5 KW
W-EPD 81008C	0-80V	0-360A	0-10 KW
W-EPD 81025C	0-250V	0-120A	0-10 KW
W-EPD 81035C	0-350V	0-84A	0-10 KW
W-EPD 81050C	0-500V	0-60A	0-10 KW
W-EPD 81065C	0-650V	0-46A	0-10 KW
W-EPD 8101KC	0-1000V	0-30A	0-10 KW
W-EPD 81508C	0-80V	0-540A	0-15 KW
W-EPD 81525C	0-250V	0-180A	0-15 KW
W-EPD 81535C	0-350V	0-126A	0-15 KW
W-EPD 81550C	0-500V	0-90A	0-15 KW
W-EPD 81565C	0-650V	0-69A	0-15 KW
W-EPD 81575C	0-750V	0-60A	0-15 KW
W-EPD 8151KC	0-1050V	0-42A	0-15 KW
W-EPD 8152KC	0-1500V	0-30A	0-15 KW
