美国Wisdom宽范围直流电源W-EPD 90000系列产品详细信息
美国Wisdom宽范围直流电源W-EPD 90000系列概述
W-EPD 90000系列可编程直流电源适用于在实验室和自动测试系统中提供大功率、稳定的直流供电。此系列电源的自动量程输出特性,可在整个功率范围内提供更为宽泛的电压和电流组合,具备灵活性。在仅5U的高度空间内可提供30KW的功率,与市场上相同功率电源相比节约了1U的空间,电源提供多种标准通讯接口,模块5U设计有效节省机架空间。如需更高的输出功率,可过简易并联多台相同规格设备,更大功率的电源系统。
5U/30kW高功率密度
W-EPD 90000系列电源供应器提供5U高达30kW的高功率密度,具有低输出噪音及涟波、很好的市电扰动调节、负载调节与快速瞬时响应。单台具有的电压范围80V~1500V,电流500A,适合从设计到产品测试生产流程的每一步测试验证用电源。

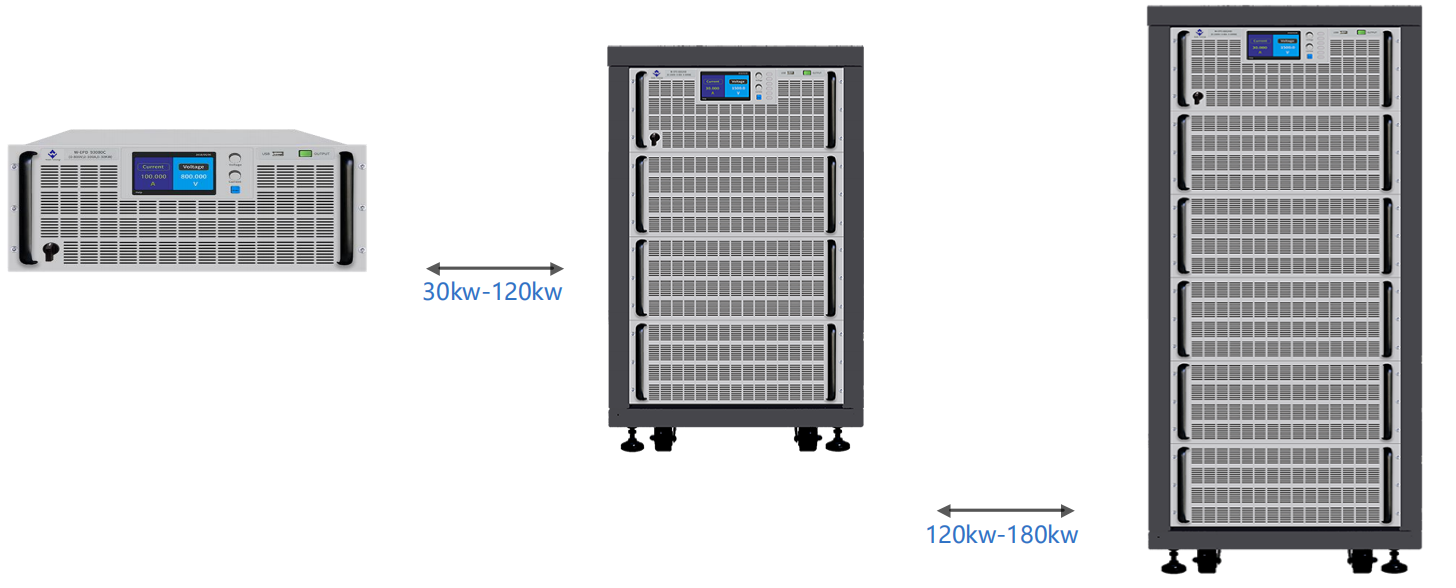

更大功率的主从并联
当有更大功率需求,可选择相同规格电源,进行多台并联,让电源系统的搭建更快速、更有弹性。
◆ 并联数量高达36台,并联功率可达1.08MW
◆ 简易并联,操作简单,不需拆机柜零
◆ 间隙堆叠并机,高功率密度
◆ 系统级同步,达成整个电源系统同步

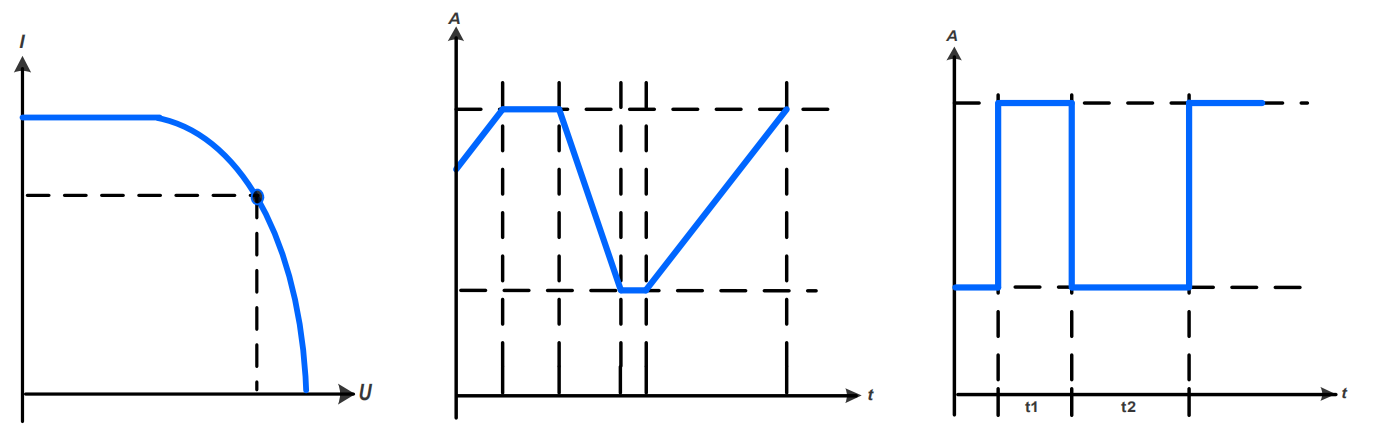

前面板编辑功能
支持在显示面板编程功能,可以在通过优盘在电脑上进行内容编辑各种电压、电流变化的测试程序,然后通过 USB接口导入设备,无需连接计算机,实现设备的自动运行功能。
CC&CV优先模式
用户可以通过选择CC/CV环路的响应速度以及环路工作模式,来决定输出是电压高速模式还是电流无过冲模式,此功能适用于诸如大功率集成电路的测试、充放电测试、军用和汽车电子的电源瞬变仿真和表征等。
宽范围输出
所有型号的输出功率都可灵活调整。可在较低电流时输出较高电压,或在低电压时输出较高电流,但总是维持在大额定功率范围内,因此仅用一台产品就能覆盖广泛的应用。
多种保护功能
为保护连接设备,可给产品设定一个过压保护极限值(OVP),以及过流(OCP)与过功率(OPP)保护极限值。一旦因故超过这三个值中的一个,直流输出会被立即切断,并在显示器与接口端发出一状态信号。
本系列电源也自带过温保护,如果产品过热,它会关断直流输出。
远程连接控制
本系列标配有两个接口,分别是USB 接口及LAN接口,可通过其发送指令以控制和监控产品。
美国Wisdom宽范围直流电源W-EPD 90000系列特点
★ 电压范围:80V…1500V
★ 电流范围:60A…500A
★ 高功率密度,5U高度就可达30KW
★ 标配USB/LAN接口
★ 支持SCPI 指令语言
★ 大尺寸触摸屏,可显示数值、状态和通知等
★ 内阻模拟与调节
★ 灵活的功率调节输出级
★ 各种保护电路(OVP、OCP、OPP、OTP)
★ 支持定电压(CV)、定电流(CC)自动切换功能
★ 电源效率高达92%
★ 直观触摸屏显示,温控风扇制冷
美国Wisdom宽范围直流电源W-EPD 90000系列应用领域
◆ 航空航天及军工
◆ 轨道交通
◆ 医疗设备
◆ 通信及网络应用
◆ 太阳能电池板
◆ 储能系统
◆ 新能源汽车
◆ 高校科研领域
◆ 电动车充电站
◆ 燃料电池
◆ 自动化测试系统(ATE)
◆ 精密电镀、溅镀、表面处理

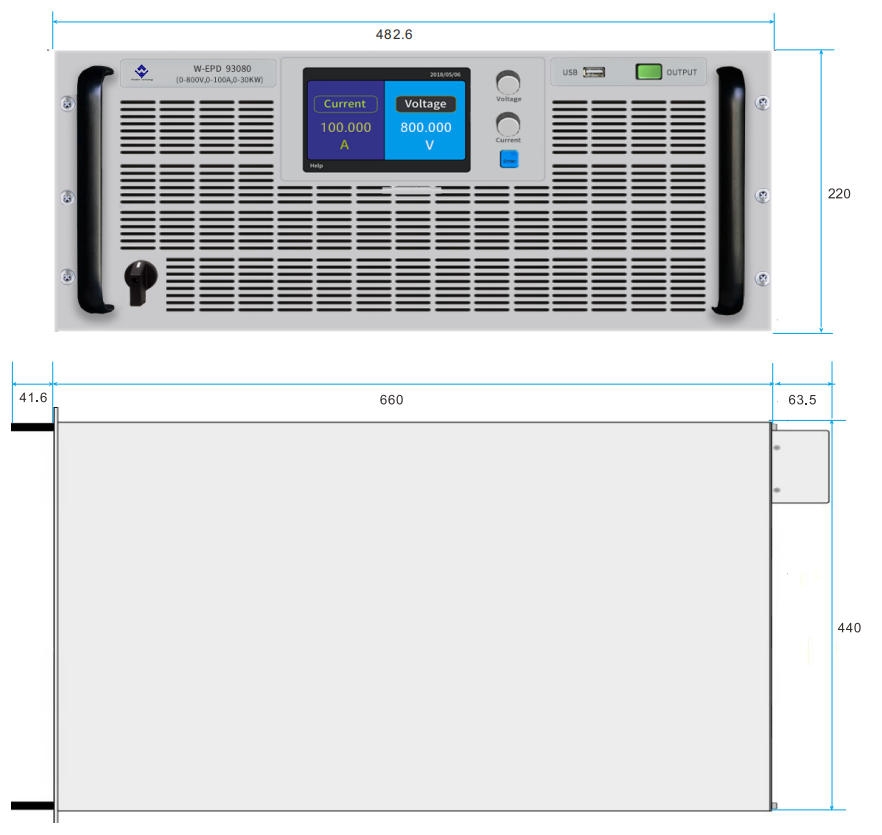

美国Wisdom宽范围直流电源W-EPD 90000系列尺寸图
美国Wisdom宽范围直流电源W-EPD 90000系列选型指南
产品型号 | 输出电压 | 输出电流 | 输出功率 | 连接能力 |
W-EPD 93008 | 0…80V | 0…500A | 0…30KW | USB/LAN接口 |
W-EPD 93080 | 0…800V | 0…100A | 0…30KW | USB/LAN接口 |
W-EPD 9302K | 0…1500V | 0…60A | 0…30KW | USB/LAN接口 |
