美国泰克4系列MSO混合信号示波器
点击次数:742 更新时间:2021-04-14

美国泰克4系列MSO混合信号示波器概述

全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数,让您在有限的空间获得很高的洞察力。全新体验,符合工程师潜意识触摸操作的界面设计。

FlexChannel® 技术实现了最大的灵活性,拓展了系统查看能力

4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8 个数字逻辑输入(使用 TLP058 逻辑探头)或同时作为模拟视频和频谱视图 4 每个域使用独立采集控制。异常灵活,配置起来异常方便。

高级的信号查看功能

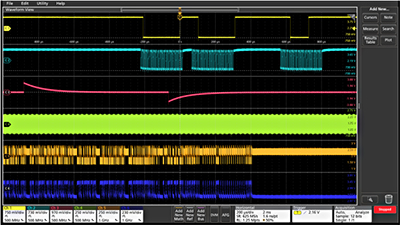

4 系列 MSO 中完美的 13.3 英寸 (338 mm) 显示器是同类 超大的显示器。它还是分辨率很高的显示器,支持全高清分辨率(1920 x 1080),可以一次查看多个信号,为关键读数和分析提供充足的空间。

数字荧光技术及 FastAcq ™ 高速波形捕获

数字荧光技术及 FastAcq 让您更深入地了解器件的实际运行状况。其快速波形捕获速率(>500,000 个波形/秒)提高了查看数字系统中常见偶发问题的概率,如欠幅脉冲、毛刺、定时问题等。为进一步增强查看偶发事件的能力,辉度等级指明了偶发瞬态信号相对于正常信号特点发生的频次。

业界超高的垂直分辨率

4 系列 MSO 提供了杰出的性能,可以捕获关心的信号,同时在您需要捕获高幅度信号,而又要查看更小的信号细节时,最大限度地降低了不想要的噪声的影响。4 系列 MSO 的核心是12 位模数转换器 (ADCs),其提供的垂直分辨率是传统 8 位ADC 的 16 倍。

美国泰克4系列MSO混合信号示波器特点

4 or 6 FlexChannel® inputs
★ 1 GHz、500 MHz、350 MHz 和 200 MHz 带宽,1.5GHz (可升级)
★ 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
记录长度31.25 M 点标配, (62.5 M 点选配升级)
波形捕获率>500,000 个波形/秒
12 位垂直分辨率(高分辨率模式下可达 16 位)
任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
★ 4 位交流有效值电压,直流电压
触发频率计数器8 位
频谱视图的混合域分析
高清彩色 (1920 x 1080) 电容式触摸屏
