混合域遇到大屏幕，外加固件升级

　　泰克日前为5系列和6系列MSO混合信号示波器发布了新的固件，推出了一种名为Spectrum View(频谱视图)的全新分析工具，支持免费升级，可以在5系列和6系列MSO的高清大屏幕上执行混合域分析。只需更新固件，就可以把这种混合域功能添加到任何5或6系列MSO上，当然所有新仪器在出厂时都会自带这种功能。

　　到目前为止，泰克MDO4000C混合域示波器是提供时域和频域同步分析的示波器，可独立控制模拟波形视图和频谱视图，因为它带了一台完整的频谱分析仪，并拥有自己的输入通道。

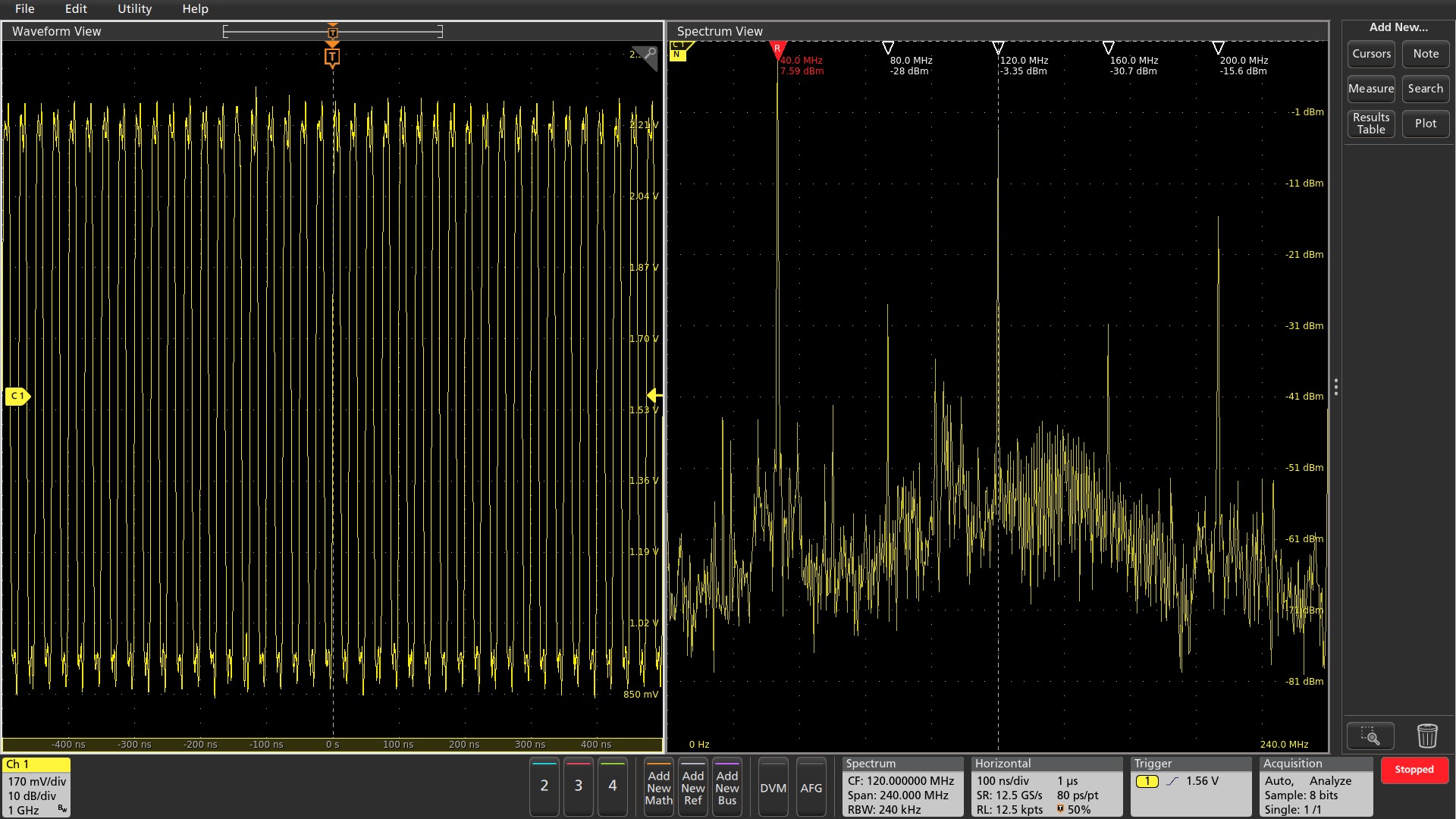

　　为满足高性能5系列和6系列MSO混合信号示波器对RF分析的需求，泰克采用了一种全新方法，不要求单独的输入通道，同时仍能提供类似的功能。这种固件启用了示波器中此前内置的*技术，通过仪器中的硬件，可以同时查看模拟波形视图(如下图的左下方)和频谱视图(右侧)，并独立控制每个域。

5系列和6系列MSO全新固件升级，可同时支持模拟波形视图和频谱视图，并独立控制每个域。

　　通过独立控制，您可以使用熟悉的菜单方式来设置中心频率、频宽和RBW，而不会影响波形视图中的时间标度。反之亦然，水平标度变化不会影响频谱。由于独立控制功能，您可以把频域事件与其他时域事件轻松地关联起来。

独立控制可让您使用熟悉的方式调节频谱。

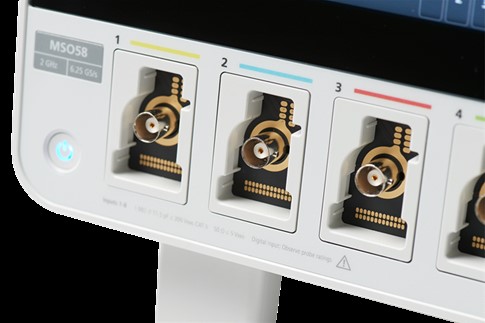

　　5系列和6系列 MSO都有多个FlexChannel输入。每个输入既可以作为一条模拟通道使用，也可以作为八条数字通道使用。新增了频谱视图功能，任何模拟通道可以同时被用来观察时域波形，频域频谱或这两者。只需将TLP058逻辑探头连接到任何输入即可启用数字通道。也就是说，任何输入通道都可以用来查看模拟波形、频率频谱或数字波形。

Flex Channel控制功能意味着任何输入通道都可以用来查看模拟波形、频率频谱或数字波形。

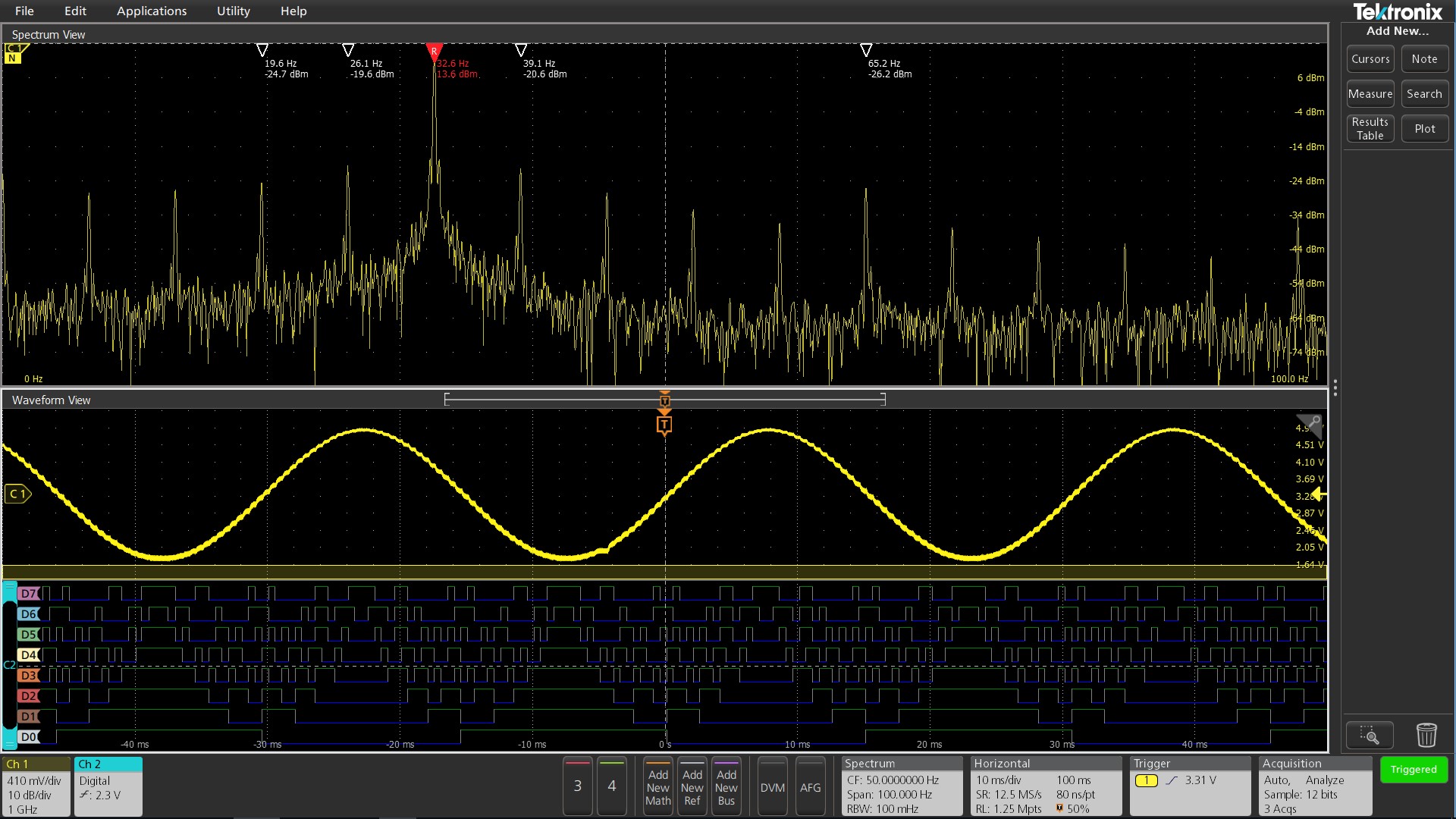

　　下面的屏幕显示了两条通道：通道1测试一个8bit数模转换器的输出，可同时显示波形和频谱。通道2测试DAC的输入使用Flex channel显示为8个逻辑波形。

模拟波形、频率频谱和数字波形组成的视图。

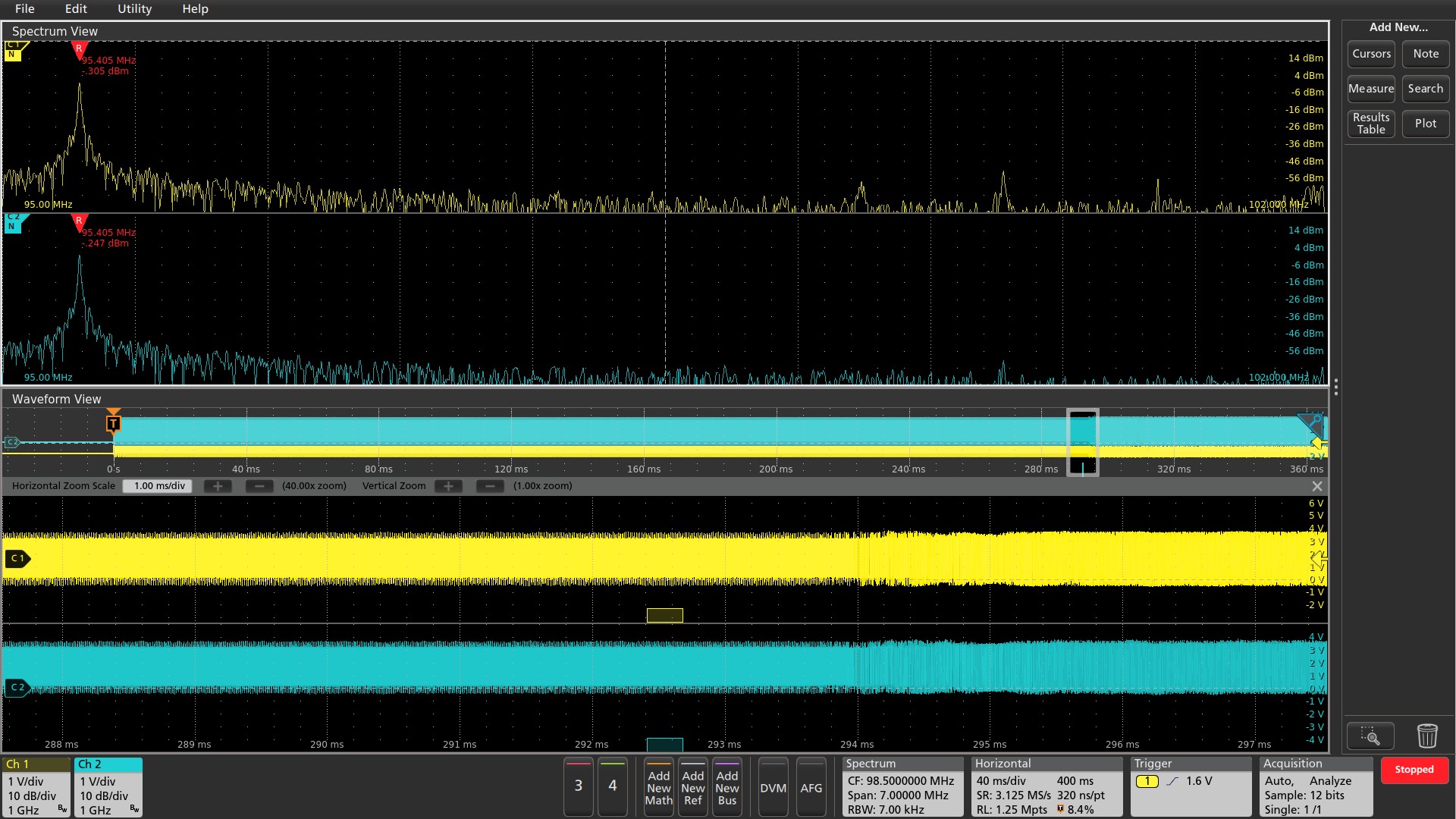

　　您还可以在多条通道上执行混合域分析，如下图所示。在黄色及蓝色输入通道模拟波形中，每个波形都可显示对应的频谱。注意下面每个波形都是一个小矩形框，这指明了频谱在时域波形中发生的时间点。可以在整个波形中移动这个频谱时间窗口，查看波形中任何时间点上的同步频谱。

通过频谱视图，您还可以在一条以上的通道上同时执行混合域分析。

本文中的截图只是一部分，观看我们示波器设计师Gary Waldo的演示短视频，使用新的频谱视频来进行混合域分析，当然可以在自己的仪器上安装固件，来亲身体验一下。
