PBS 2000E系列可编程双向直流电源,可编程双通道直流电源,可提供±5KW~±15KW 的功率输出,电压范围80V~2250V,单机电流可达510A。具有功率密度高、低纹波噪声、动态响应速度快、长时间工作可靠性高等特点。
更新时间:2023-11-02
在线留言洛儀科技可编程双向直流电源PBS 2000E系列产品详细信息
洛儀科技可编程双向直流电源PBS 2000E系列概述
PBS 2000E系列双向直流电源,可提供±5KW~±15KW 的功率输出,电压范围80V~2250V,单机电流可达510A。具有功率密度高、低纹波噪声、动态响应速度快、长时间工作可靠性高等特点。
显示与控制
PBS 2000E系列双向直流电源的设定值、实际值与状态都能同一时间清晰显示于屏幕上,让用户一览无遗。所有输出参数的监控功能有助于减少测试设备,且几乎不需要安装外部的监控硬件与软件。产品支持面板编辑,与控制面板上的按键及旋钮,结合操作,可以给用户带来简单快捷的使用体验。
级联功能
PBS 2000E系列双向直流电源可单独使用,也可采用主从机并联功能,zui大程度发挥产品使用灵活性。采用特定均流设计功能,确保每个电源模块均流平衡,保证产品输出的一致性。当有更大功率需求,可选择相同规格电源,进行最多10台并联,通过并联多个电源,可以组成一个更大功率的主电源系统,功率高达150KW,其电源系统的搭建快速而有弹性,并联之后的电源仍能达到单机电源的标准和操作便捷性。
宽范围输出
PBS 2000E直流电源均具有真正的宽范围功能,也称为“自动量程电源”,与标准电源的矩形输出相比,自动量程电源能够在不超出最大额定功率的情况下,以更多电压对应更多电流,即在较小电流时自动调整为高电压,而在电压较低时调整输出较大电流。仅用一台电源即可完成更多场合的测试,满足更广泛的测试要求,大幅降低实验室或自动化测试系统中电源成本及占用空间。
保护功能
可设定过压保护极限值(OVP)、以及过流保护极限值(OCP)与过功率保护极限值(OPP)。一旦因误操作超过了这三个极限值中的一个,直流输出会立即切断,在显示器和接口端还会发出报警状态信号。
能量双向流动,无缝切换
PBS 2000E系列电源集源载一体设计,实现高速源载电流模式转换,从而在输出电流和吸收电流之间进行快速连续的无缝切换,有效避免电压或电流过冲。
内置多种标准汽车功率网用曲线
汽车电子设备在启动和运行过程中可能遇到电源瞬变干扰,为确保设备能够经受考验,需要在测试时仿真恶劣工况,根据行业相关标准,此系列电源内置了DIN40839、ISO16750-2、ISO21848等标准曲线,用户可快速调取汽车启动瞬间电压跌落及多种汽车电子测试脉冲对电子设备的性能测试。

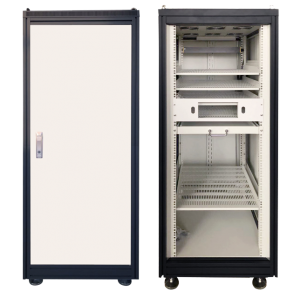

系统集成机柜(选配)
一体式机柜系统: | 拼装式集成机柜: |
■ 24U, 33U 或 42U 一体式机柜系统(交钥匙系统) ■ 尺寸: 24U 宽600*深1000*高1200mm 33U 宽600*深1000*高 1800mm 42U 宽600*深1000*高 2200mm ■ 机柜配置具有高可靠度的灵活配置 选配:交流总线(带内置短路保护器的交流辅配电器) 选配:直流总线(用铜条制成的中性直流插座) 选配:用接触片做成的紧急开关(交流) 选配:用输出继电器制成的直流开/关,前/后门网格式通风设计 |
■ 重型型材铆式连接,结构牢固可靠 ■ 优质风扇保证设备散热,正常运行 ■ 侧板设计有通风孔,让设备有效通风散热 ■ 机柜配置具有高可靠度的灵活配置 选配:抽屉/重型托盘/显示器支架 选配:交流总线(带内置短路保护器的交流辅配电器) 选配:直流总线(用铜条制成的中性直流插座) 选配:用接触片做成的紧急开关(交流) 选配:用输出继电器制成的直流开/关 ■ 尺寸:宽620*深800*高1800mm ■ 支持非标尺寸的定制 |
洛儀科技可编程双向直流电源PBS 2000E系列特点
★ 输入电压:AC 380V±10%
★ 电压范围:0~2250V可选
★ 电流范围:±25A~±510A可选
★ 电压精度≤0.1%F.S
★ 电流精度≤0.25%F.S
★ 功率范围:±5KW~±15KW,支持并联扩展至更大功率
★ 集源载功能于一体,全系列3U标准机箱
★ 自动量程输出,灵活的功率调整输出级
★ 高精度/高稳定性
★ 主从控制功能
★ 通讯接口:标配RS-232
★ 智能温控风扇制冷,降低噪音
★ 能量双向流动,正反向自动无缝切换
★ 太阳能电池I-V曲线模拟功能
★ 多种保护功能 (OVP/OCP/OPP/OTP)
★ 内置DIN40839、ISO-16750-2和ISO21848标准汽车电压曲线
洛儀科技可编程双向直流电源PBS 2000E系列选型指南
产品型号 | 电压范围 | 电流范围 | 功率范围 |
PBS 2080-170E | 0…80V | ±170A | -5KW…5KW |
PBS 2300-75E | 0…300V | ±75A | -5KW…5KW |
PBS 2500-40E | 0…500V | ±40A | -5KW…5KW |
PBS 2750-25E | 0…750V | ±25A | -5KW…5KW |
PBS 2080-340E | 0…80V | ±340A | -10KW…10KW |
PBS 2300-150E | 0…300V | ±150A | -10KW…10KW |
PBS 2500-80E | 0…500V | ±80A | -10KW…10KW |
PBS 2750-50E | 0…750V | ±50A | -10KW…10KW |
PBS 21000-40E | 0…1000V | ±40A | -10KW…10KW |
PBS 2080-510E | 0…80V | ±510A | -15KW…15KW |
PBS 2300-225E | 0…300V | ±225A | -15KW…15KW |
PBS 2500-120E | 0…500V | ±120A | -15KW…15KW |
PBS 2750-75E | 0…750V | ±75A | -15KW…15KW |
PBS 21000-70E | 0…1000V | ±70A | -15KW…15KW |
PBS 21500-40E | 0…1500V | ±40A | -15KW…15KW |
PBS 22250-25E | 0…2250V | ±25A | -15KW…15KW |
